Exigences du Code du bâtiment de l’Ontario (OBC) pour les garde-corps : résumé de la lettre d’ingénierie
Cette page résume une lettre d’ingénierie estampillée préparée pour PrimeAlux concernant l’utilisation de lattes en aluminium à âme en mousse de polyuréthane (PU) dans une application de garde-corps ou de rampe. La lettre fait référence à des articles précis du Code du bâtiment de l’Ontario (OBC) sur les garde-corps et résume les renseignements sur les essais à l’appui (résistance aux charges et au vent) fournis par le client.
Ce que couvre la lettre d’ingénierie
La lettre décrit un examen de conformité au Code du bâtiment de l’Ontario pour un concept de garde-corps de terrasse et comprend des recommandations de conception portant sur :
-
la sécurité et l’intégrité structurale
-
les considérations liées à l’escalade
-
le respect des principales exigences du Code du bâtiment de l’Ontario relatives aux garde-corps
-
les renseignements sur les essais à l’appui (résistance aux charges et au vent)
Articles du Code du bâtiment de l’Ontario sur les garde-corps cités
-
Exigence de hauteur des garde-corps (42 po / 1070 mm) pour les plateformes de plus de 1,8 m
-
Les ouvertures doivent empêcher le passage d’une sphère de 100 mm
-
Interdiction des configurations de garde-corps escaladables
-
Résistance à des charges horizontales et concentrées précisées
Renseignements sur les essais cités
1) Charge verticale sur la rampe (simulation de charge sur une main courante)
Une rampe a été mise à l’essai sous une charge verticale sur un panneau de 6' × 6' à l’aide d’un piston hydraulique. La lettre rapporte un résultat de charge verticale maximale et indique que celui-ci satisfait aux exigences de l’OBC en matière de charge verticale pour les applications de main courante.
2) Essai de charge sur les lattes horizontales (charges réparties)
La lettre résume les essais de charge répartie sur des panneaux à lattes renforcées (profilé H+) de 6', 5' et 4' de largeur et fournit les plages de capacité de charge maximale rapportées selon les dimensions des lattes.
3) Essai de charge de vent (charge répartie de sacs de sable sur le panneau)
La lettre décrit un essai de résistance au vent sur un panneau d’intimité en aluminium de 6' × 6' à l’aide de charges réparties de sacs de sable, rapporte une valeur maximale de résistance à la vitesse du vent et fournit une approximation de la pression équivalente.
Configurations recommandées

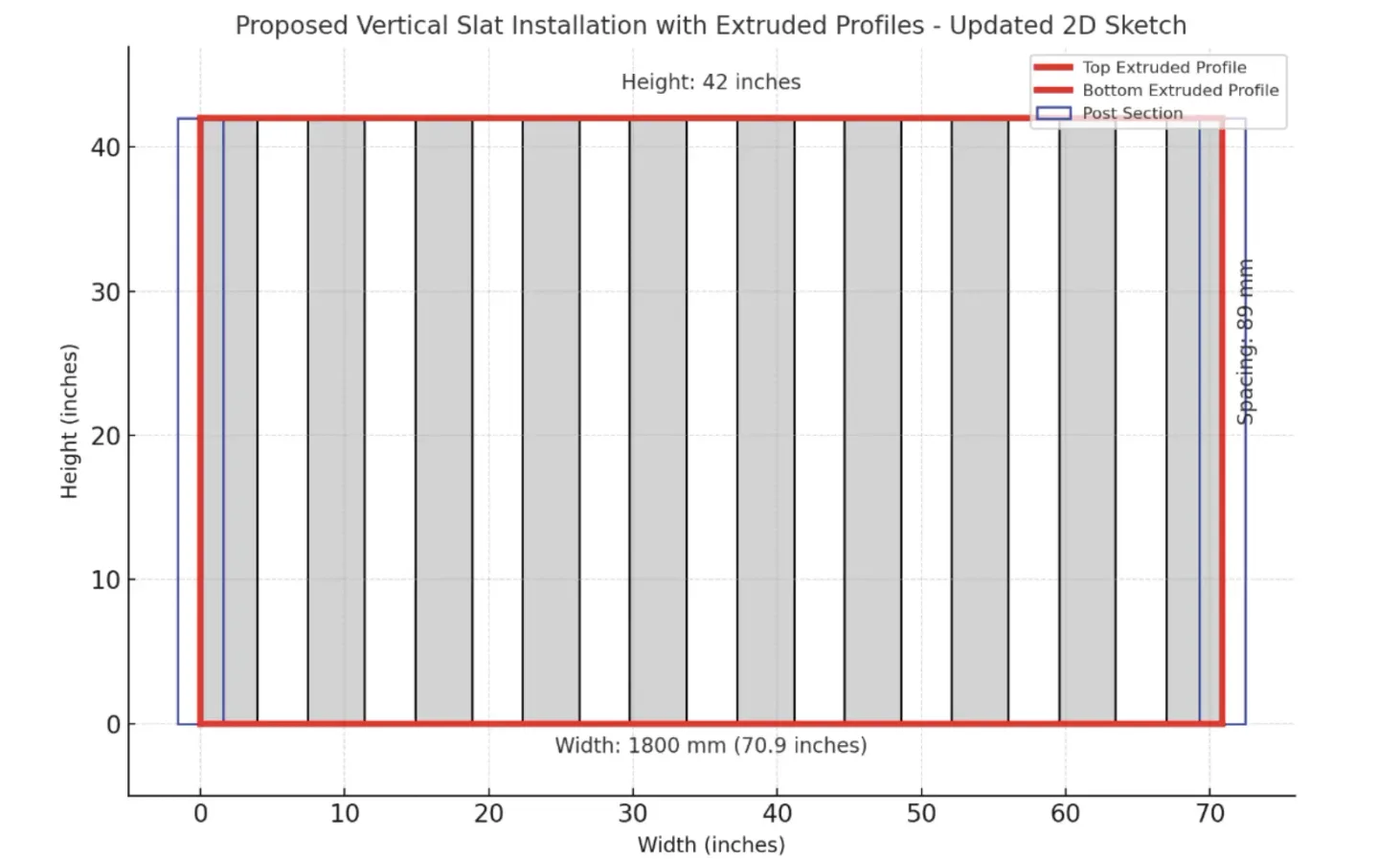

Option privilégiée : orientation verticale
Lattes verticales espacées de 89 mm (3,5″)
Renforcées de profilés H+
Avantage indiqué : élimine les préoccupations liées à l’escalade et offre une flexibilité esthétique
Autre option : lattes horizontales sans espaces
Lattes horizontales continues sans espacement
Renforcées de profilés H+
Avantage indiqué : atténue les préoccupations liées à l’escalade en éliminant l’espacement
